Przetwornica samochodowa, jaką wybrać?

Jak wybrać przetwornicę napięcia do samochodu?

Prawie każdy turysta samochodowy chciałby mieć w swoim pojeździe przetwornicę napięcia, która z gniazda zapalniczki lub akumulatora pozwoli nam zasilać lodówki turystyczne, laptopy, ładowarki, nagrzewnice itp., a to wszystko prądem 230V, jak w domowym gniazdku elektrycznym. Jednak jak wybrać przetwornicę samochodową, która spełni wszystkie nasze oczekiwania?



W tym artykule znajdziesz odpowiedzi na pytania:




  1. Jakie są rodzaje przetwornic napięcia?

  2. Jak dobrać moc przetwornicy turystycznej?

  3. Jaki akumulator wybrać dla przetwornicy samochodowej?

  4. Jakimi kablami połączyć przetwornicę z akumulatorem?

  5. Jakie są najczęstsze pytania odnośnie przetwornic?

Przetwornica samochodowa 12V

Przetwornice napięcia to urządzenia, które po podłączeniu do gniazda zapalniczki samochodowej, lub bezpośrednio do akumulatora zmienią napięcie prądu stałego 12V (w samochodach osobowych) lub 24V (w samochodach ciężarowych) na napięcie prądu zmiennego 230V, odpowiadające napięciu w domowym gniazdku elektrycznym.







Rodzaje przetwornic dostępne na rynku i ich charakterystyka:



1. Przetwornice elektroniczne IPS


Przetwornice napięcia z serii IPS wytwarzają na wyjściu tzw. sinusoidę modyfikowaną. Jest to napięcie przemienne o przebiegu prostokątnym, którego wartość skuteczna jest identyczna, jak wartość skuteczna przebiegu sinusoidalnego występującego w sieci energetycznej. Dzięki zastosowaniu takiej metody generowania napięcia, możliwe jest znaczne ograniczenie ceny i zwiększenie bezawaryjności całego urządzenia.

Przetwornice napięcia IPS służą do zasilania urządzeń elektronicznych i elektrycznych o rezystencyjnym charakterze obciążenia, takich jak:
- żarówki,
- grzałki,
- zasilacze do sprzętów elektronicznych,
- sprzęt audio-video itp.
Mogą z powodzeniem zasilać laptopa w samochodzie, czy telewizor, choć niektóre modele mogą mieć zakłócenia obrazu lub dźwięku.


Do przetwornic z serii IPS nie wolno podłączać urządzeń wyposażonych w transformatory lub silniki indukcyjne, a więc:
- elektronarzędzi,
- sprzętu AGD,
- świetlówek ze statecznikami elektromagnetycznymi,
- zasilaczy transformatorowych,
- pomp itp.
Podłączenie takich urządzeń do przetwornicy IPS może spowodować uszkodzenie urządzenia oraz przetwornicy. Dla takich urządzeń konieczne jest wykorzystanie przetwornicy Sinus.


Przykłady przetwornic z serii IPS:

Przetwornica IPS do gniazda zapalniczkiPrzetwornica samochodowa IPSMocna przetwornica samochodowa IPS 12V 230V



2. Przetwornice sinusoidalne SINUS

Przetwornice sinusoidalne wytwarzają na wyjściu napięcie przemienne o przebiegu sinusoidalnym, identyczne jak napięcie w domowej instalacji elektrycznej.


Przetwornice z serii Sinus umożliwiają zasilanie urządzeń wyposażonych w silniki elektryczne i transformatory, jak np.:
- elektronarzędzia,
- pompy,
- sprzęt AGD.
Idealnie sprawdzą się przy zasilaniu lodówki turystycznej, ekspresu do kawy, czy klimatyzatora. Poza tym możemy nimi zasilać te same sprzęty, do których wystarczy przetwornica z serii IPS. Przetwornice Sinus są więc uniwersalne i dają nam pełną swobodę.

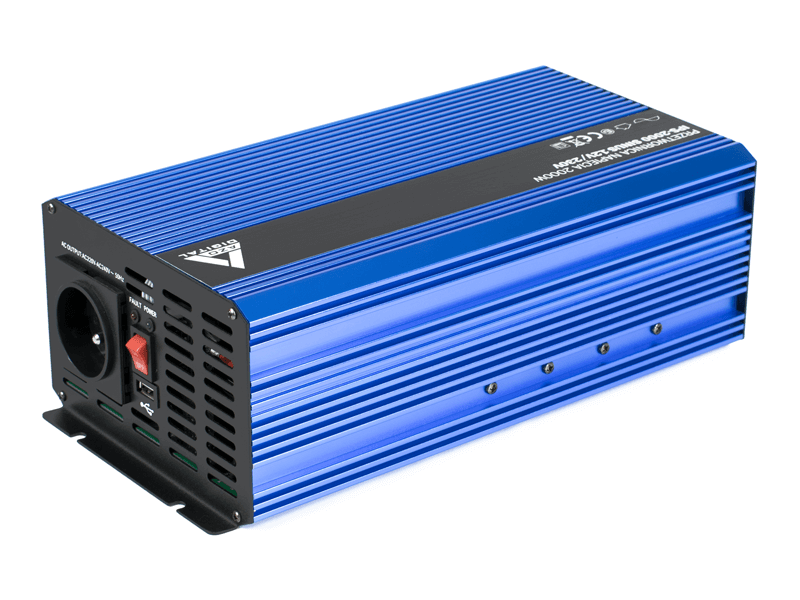

Przykłady przetwornic z serii Sinus:


Przetwornica samochodowa Sinus 12V 230VSinusoidalna przetwornica samochodowa 12V 230VSamochodowa przetwornica napięcia pełny sinus 12V 230V
Jak dobrać moc przetwornicy?

Każda przetwornica opisywana jest dwoma parametrami: moc znamionowa oraz moc maksymalna. Moc znamionowa przetwornicy to moc przewidziana do poboru ciągłego. Moc maksymalna uzyskiwana jest na czas krótszy niż jedna sekunda i jest przewidziana dla zwiększonego poboru mocy podczas uruchamiania urządzeń elektrycznych.

Należy dobrać przetwornicę w taki sposób, aby zasilane urządzenie miało moc nie większą niż 85% mocy znamionowej przetwornicy.


Przykład obliczeń:
Dla laptopa pobierającego 90W wystarczy przetwornica o najmniejszej z dostępnych mocy znamionowych, to jest 200W. Do zasilania laptopa w samochodzie polecamy model IPS 400, który możemy podłączyć bezpośrednio do gniazda zapalniczki: Przetwornica samochodowa 12V 230V IPS 400.

Dla zasilania grzałki elektrycznej o mocy 300W potrzebna będzie przetwornica o mocy znamionowej co najmniej 500W, np. model IPS 120 W.

A dla zasilania czajnika elektrycznego o mocy 1600W przez przetwornicę turystyczną, potrzebować będziemy modelu o mocy znamionowej co najmniej 2000W, tutaj polecamy model IPS 4000 o mocy znamionowej 2000W.



Jaki akumulator wybrać dla przetwornicy?

Duże znaczenie dla optymalnej pracy przetwornicy napięcia ma też akumulator.


Podczas pracy z pełną mocą, przetwornica może pobierać z akumulatora i alternatora pojazdu bardzo duży prąd. Należy mieć to na uwadze podczas instalacji urządzenia. Istotny jest dobór jak najkrótszych przewodów zasilających o odpowiednio dużych średnicach. Niepoprawny dobór przewodów będzie powodował ich nagrzewanie się oraz spadek napięcia na wejściu przetwornicy. W skrajnym przypadku, kiedy spadek napięcia na przewodach zasilających będzie duży, urządzenie wyłączy się, traktując zaistniałą sytuację jako rozładowanie się akumulatora.



Podczas bezpośredniego łączenia urządzeń z baterią należy pamiętać o doborze odpowiedniego akumulatora. Akumulator przeciążony zbyt dużym prądem będzie miał o wiele większą pojemność, niż ta która podana jest przez producenta i ulegnie bardzo szybkiemu rozładowaniu lub nawet uszkodzeniu. Zalecamy używanie akumulatorów ołowiowych przeznaczonych do pracy ciągłej (buforowej) np.: żelowe, AGM lub dobrej jakości kwasowe głębokiego rozładowania, zamiast zwykłych akumulatorów rozruchowych.



W tabeli poniżej zestawione są wartości prądu pobieranego ze źródła zasilania, minimalne dopuszczalne średnice przewodów o długości 1m oraz minimalne zalecane pojemności akumulatorów. Wskazane jest stosowanie wartości większych niż te podane w tabeli.



Przetwornice IPS z 12V

IPS 300

IPS 500

IPS 1000

IPS 2000

Maksymalny pobierany prąd

30 A

46 A

88 A

185 A

Minimalny przekrój przewodów o długości 1m

2,5 mm2

6 mm2

16 mm2

25 mm2

Przybliżona średnica przewodów

1,8 mm

3 mm

5 mm

6 mm

Minimalna pojemność akumulatora

30 Ah

50 Ah

100 Ah

220 Ah



Przetwornice Sinus z 12V

Sinus 600

Sinus 1000

Sinus 1500

Maksymalny pobierany prąd

60 A

120 A

180 A

Minimalny przekrój przewodów o długości 1m

6 mm2

12 mm2

18 mm2

Przybliżona średnica przewodów

3 mm

4 mm

5 mm

Minimalna pojemność akumulatora

50 Ah

100 Ah

110 Ah





Odpowiedzi na najczęściej zadawane pytania:


1. Nie wiem jakie jest napięcie w moim samochodzie: 12V czy 24V?


W samochodach osobowych instalacja elektryczna ma napięcie 12V. Jeśli masz auto ciężarowe, Twoje napięcie to prawdopodobnie 24V. Taka informacja powinna być też napisana przy gniazdku zapalniczki, lub na akumulatorze.



2. Jaka przetwornica do laptopa?


Do zasilania komputerów i laptopów wystarczy przetwornica z napięciem o przebiegu prostokątnym, więc modele z serii IPS. Do zasilania laptopa w samochodzie polecamy model IPS 400, który możemy podłączyć bezpośrednio do gniazda zapalniczki: Przetwornica samochodowa 12V 230V IPS 400. Jeśli zasilacz laptopa ma wbudowany aktywny PCF, mogą wystąpić problemy ze stabilnym działaniem zasilacza objawiające się nagrzewaniem i głośniejszą pracą.


3. Jaką przetwornicę wybrać do zasilania elektronarzędzi?


Do zasilania elektronarzędzi najlepiej wybrać przetwornicę z serii Sinus, która podaje prąd o przebiegu sinusoidalnym, identycznym jak w sieci elektrycznej. Gdybyśmy skorzystali z przetwornicy IPS, mogłyby występować problemy z regulacją prędkości obrotowych.


4. Chcę mieć pewność, że mój sprzęt będzie poprawnie działał, którą przetwornicę wybrać?


Przetwornice napięcia z serii Sinus wytwarzają napięcie identyczne do napięcia w domowej instalacji elektrycznej i nadają się do zasilania każdego rodzaju urządzeń elektrycznych.


5. Czy przetwornice mają jakieś zabezpieczenia?


Oczywiście, każda przetwornica posiada komplet zabezpieczeń, gwarantujących bezpieczną i bezawaryjną pracę:

  1. zabezpieczenie przeciwzwarciowe,

  2. zabezpieczenie termiczne: wyłącza urządzenie po przekroczeniu temperatury ok. 60 - 70 oC,

  3. zabezpieczenie podnapięciowe: wyłącza urządzenie gdy napięcie wejściowe jest zbyt niskie (rozładowanie akumulatora zasilającego przetwornicę),

  4. zabezpieczenie nadnapięciowe: wyłącza urządzenie gdy napięcie podane na wejściu jest zbyt wysokie,

  5. zabezpieczenie przeciwprzeciążeniowe: wyłącza urządzenie, jeżeli zostało ono przeciążone przez dłuższy czas niż kilkanaście sekund.



6. Czy na przetwornice jest udzielana gwarancja?


Jak najbardziej, wszystkie przetwornice posiadają gwarancję producenta od 2 aż do 5 lat. Informacja o czasie gwarancji jest podana przy każdym produkcie.
